產品介紹

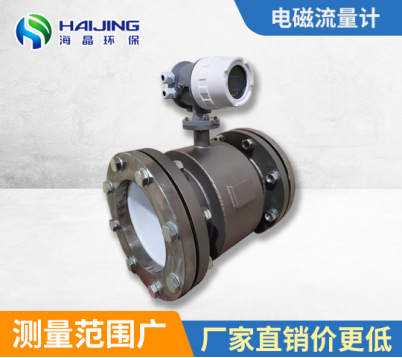

HJ-DC5000系列一體式電磁流量計是根據法拉第電磁感應定律進行流量測試的流量計。電磁流量計的優點是壓損非常小，可測流量范圍大。最大流量與最小流量的比值一般為20：1以上，適用的工業管徑范圍寬，最大可達3m，輸出信號和被測流量呈線性，精確度較高，可測量電導率≥5μs/cm的酸、堿鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等流體流量。

二、主要應用

電磁流量計可用來測量封閉管道中導電流體的體積流量。廣泛應用于石油、化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流量測量和控制。

★使用環境條件

環境溫度：傳感器 -25℃～+60℃ 轉換器 -10℃～+60℃

相對濕度：5%～95%

★工作條件

流體電導率： 大于 5μS/cm (自來水、原水的電導率約 100～5005μS/cm)

三、技術參數

執行標準 ：《JJG1003-2007 電磁流量計》

最高流速  ：15m/s

流體導電率  ：≥5μS/cm

精確等級 ： 示值的±0.2%、示值的±0.5%

公稱通徑 ： 3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、

300、350、400、450、500、600、700、800、900、1000、1200、1400、

1600、1800、2000、2200、2400、2600、2800、3000

公稱壓力  ：10.0MPa、6.3MPa、4.0MPa、2.5MPa、1.6MPa、1.0MPa、0.6MPa

環境溫度 ：   傳感器 -25℃～+60℃

轉換器及一體型 ： -10℃～+60℃

襯里材料   ：氯丁橡膠、聚四氟乙烯、聚氨酯橡膠、聚全氟乙丙烯、PFA、陶瓷等

信號電極型式 ： 固定式、刮刀式、可拆卸式

信號電極和接地電極材質 ： 316L、哈氏合金 B、哈氏合金 C、鈦、鉭、鉑銥合金、碳化鎢

連接法蘭材質  ：碳鋼、不銹鋼（304、316、316L）

連接法蘭標準  ：國標、機械部標準、化工部標準、(美標、日標須訂制)

接地環材質  ：不銹鋼 1Cr18Ni9Ti

電氣接口 ： M18*1.5、M20*1.5

傳輸距離  ：分體型電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度最長應小于

100m

外殼防護 ： 整機 IP65 、整機 IP68 可選

供電電壓 ： 220VAC、24VDC、3.6V 電池供電、24VDC 和電池雙供電等

消耗功率 ： 小于 20W

顯示與按鍵 ： 中英文顯示，可顯示瞬時流量、累積流量以及報警顯示（勵磁開路報警、空管

報警、流量超限報警）
