一、產品概述：
CCHG1000礦用防爆直讀測塵儀是以紅外光吸收法原理，一種用于測定環境空氣中浮游粉塵濃度的儀器。該儀器根據MT163-1997<直讀式粉塵濃度測量?jì)x表通用技術條件>和Q/320581FYK007直讀式粉塵濃度測量?jì)x>企業標準及GB3836.4-2000標準中ExibI等級（本質安全型）防爆設計粉塵濃度測量?jì)x，該儀器的呼吸分離裝置的分離效能完全符合國際公認的“BMRC”曲線要求，能準確及時的反映接塵人員吸入的呼吸性粉塵質量和不同粉塵作業場所中粉塵的污染狀況，為準確評價作業場所的衛生狀況提供可靠數據，該儀器適用于煤礦井下及其它還有爆炸危險性氣體的作業場所。
該儀器結構緊湊，操作簡單，負載、負壓能力大，自動定時采樣，流量穩定，全中文液晶顯示，便于攜帶等特點。
二、技術指標：
1、 粉塵濃度測量范圍：0.01~1000mg/m³
2、 粉塵儀測量相對誤差： ±20%
3、 穩定性相對誤差：±2.5%
4、 采樣范圍： 呼吸性粉塵、全塵
5、 采樣流量為： 2.0L/min
6、 采樣流量誤差：≤2.5%
7、 采樣流量穩定性：≤±5%
8、 采樣效能：符合“BMRC”采樣效能曲線
9、 電       源：采用Ni-H電池2.5A/h，6節，串聯3只0.51Ω/10W的限流電阻，用環氧樹脂灌封后置于電池盒內，額定電壓U 7.2V；
                             其最高輸出電壓U 8.4V；最大輸出電流：4.6A。
10、工作電壓：6.5V~8.4V Dc （本安）
11、防爆型式： 礦用本質安全型，隔爆標志ExibI
12、外形尺寸：280×228×80（mm）
13、重      量：3.05kg

三、結構特征：
CCHG1000直讀式粉塵濃度測量?jì)x由液晶顯示屏、采樣頭（包括總粉塵采樣頭和呼吸性粉塵采樣頭）、檢測裝置、氣泵組件、本安電源、單片機控制電路、流量計等組成。儀器外形結構（如圖1所示）

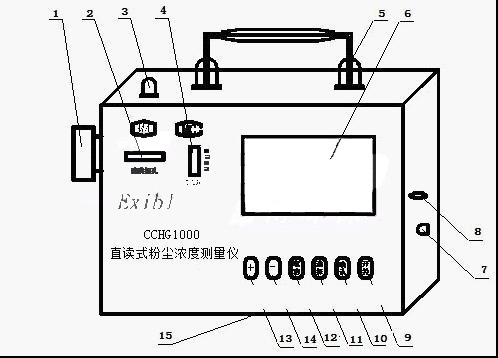

 圖1  粉塵濃度測量?jì)x面板及外形圖

1.采樣頭連接座   2.濾膜插孔    3.緊固裝置   4.流量計  5.提手
6.液晶屏  7.充電插座  8.打印接口  9.開關鍵 10.確定鍵 11.選擇鍵
12.取消鍵    13.“+”鍵   14.“－”鍵    15.支架固定螺母

四、工作原理：
設定好需要采樣的時間，將放好濾膜的濾膜夾插入檢測裝置內，由裝置內的檢測系統對空白濾膜進行測量，得到第一個光電壓值后，啟動儀器開始進行采樣，采樣時間到后，檢測裝置對采有粉塵的濾膜進行第二次測量，得到第二個光電壓值，最后由單片機進行數據處理并計算出粉塵濃度顯示在屏幕上，并自動將數據存儲下來。
五、標準配置：
儀器主機1臺、支架1套、打印機1套、全塵采樣頭1個、呼塵采樣頭1個、硅脂1盒、刮刀1個、濾膜1包、鑷子1個、濾膜夾1個
資料類：使用說明書、合格證、操作光盤、安全標志證書、防爆合格證各1份
