一、產品概述:

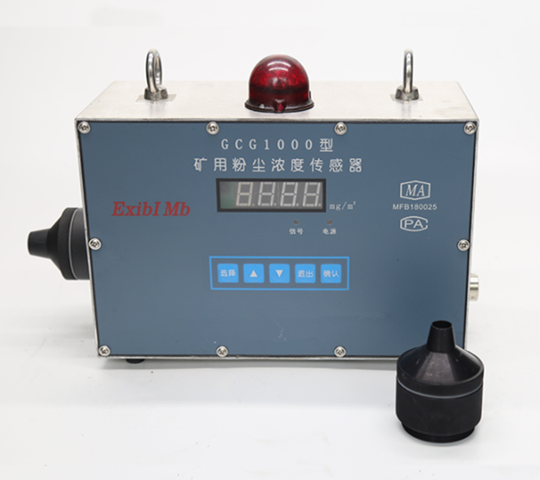

GCG1000(A)粉塵濃度傳感器是根據MT/T 1102-2009《 煤礦用粉塵濃度傳感器》和Q/320581FYK007-2012 《GCG1000 型粉塵濃度傳感器》企業標準及GB3836.4-2010標準中Exib I本質安全等級設計。產品吸收消化了國內外先進的測塵技術, 直接檢測空氣中浮游 粉塵的質量濃度,通過數碼管現場顯示并轉換成頻率信號輸出,供礦井監測或其他測控系統使用。本產品具有測量快速準確、靈敏度高、性能 穩定、可預置K值、直接顯示并輸出粉塵質量濃度的特點。
相對于一般粉塵濃度傳感器,新款設備采用寬通道排塵,避免了因長時間監測造成設備內部管道堵塞而經常清洗的煩惱,同時新款設備安裝了信號輸出及報警輸出兩個接口,真正實現一機多用。
二、適用場合:
本產品同時具有煤礦安全認證(MA)與礦用產品認證(KA),在適用于煤礦場合的同時,也適用于適用于具有爆炸性氣體(粉塵)危害的金屬與非金屬礦山;目前按照國家環保部要求,具備爆炸條件下的作業場所,要實施粉塵濃度總粉塵的連續監測。
在以下具有易燃易爆場所實現預警作用:
1、金屬生產加工:鋁粉、鋅粉、硅鐵粉、鎂粉、鐵粉、鋁材加工研磨粉等;
2、糧食生產加工:小麥、淀粉、糖、奶粉等;
3、飼料生產加工:血粉、魚粉等;
4、農副產品類:棉花、煙草、茶葉粉等;
5、林產品類:紙粉、木粉等;
6、合成材料類:塑料、染料等;
7、煤粉及其他場所。
三、使用環境條件:
1、溫度:0℃~ 40℃;
2、相對濕度:≤98%;
3、大氣壓:80kPa~116kPa;
4、最?lèi)毫拥馁A存條件:-40℃~+60℃。
5、防爆型式及防爆標志
防爆型式:礦用本質安全型;
防爆標志:ExibIMb。
四、工作原理:
外部空氣在抽風機的吸力下通過迷宮式進氣口進入傳感器暗室??諝庵械母∮畏蹓m在暗室內受到激光發生器發出的平行光照射時,粉塵的散射光強度正比于質量濃 度,該散射光經過光電轉換器轉換成光電流,經主控板的光電流積分電路轉換成與散射光強成正比的光電脈沖數。計算脈沖數即可測出粉塵的相對質量濃度,通過標 定在設置鍵盤上預置K值,工作時便可直接在數碼顯示屏上顯示空氣中的粉塵質量濃度(mg/m3)。
五、技術參數:
1. 測量范圍:0.1mg/ m3~1000mg/m3;
2 . 測量相對誤差:≤15%;
3. 采樣流量:2L/min;
4. 采樣流量誤差:≤±2.5%;
5.采樣流量穩定性:±3.0%;
6.工作電壓:DC12V~24V;
7.工作電流:≤170mA;
8.輸出信號制式:頻率200Hz~1000Hz。
9.傳感器與關聯設備的信號傳輸距離應不大于2Km.,電源傳輸距離≤50m。
配備防爆語音報警器可實現實時超標報警功能,也可以通過軟件與PC連接進行實時監控,更多需求請電話咨詢。
六、監測系統:
GCG1000(A)粉塵濃度傳感器配合分站及相關軟件,可實現粉塵濃度雙向在線監測,同時此系統與國內多種傳感器聯檢,可以對爆炸環境進行多參數監測。
