一、概述

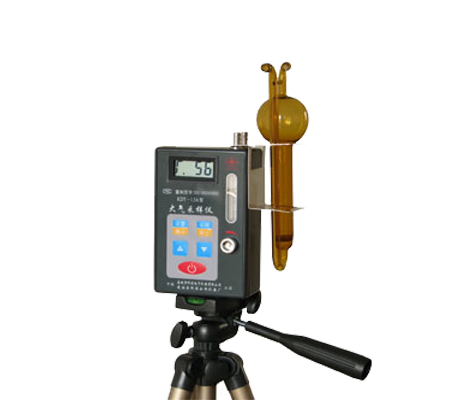

HJY-1.5A大氣采樣儀是用于采集大氣環境或作業場所中空氣質量的專用儀器,它應用廣泛,兼容性強,適用于大氣環保、衛生防疫、勞動保護、工礦企業及科研等部門,該儀器采用單片機集成控制電路, 微電腦恒流控制、LCD數顯系統、菜單設定、交直流兩用,具有造型優美、結構緊湊、計量準確、操作靈便、流量穩定等特點,與玻璃吸收瓶、活性炭管、微型采樣頭等不同負載相匹配,可實現一機多用和多功能檢測。
該儀器機殼采用了高強度AS、ABS工程塑料,并作了防潮、防塵、防靜電等的特殊處理。流量可選0.1~1L/min、0.1~1.5L/min、0.1~3L/min(任選其一)。
二、儀器結構簡介

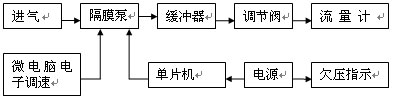

儀器主要部分由隔膜泵、調節閥、緩沖器、流量計、中央處理器等組成。
1、隔膜泵 其結構和裝配采用先進技術,使小型泵具有結構緊湊、效率高、抽氣壓力大、負載能力強、流量穩定、耗電省、噪音低等優點。在100mmHg負載能力下,仍可獲得1L/min左右的流量。泵閥片采用特種橡膠制成,具有耐酸堿、耐老化、壽命長,經長時間的考驗,性能仍保持良好。泵動力電機采用電子調速,在電壓波動及干電池電壓下降變化較大的情況下,仍能確保電機穩速運轉。在采樣過程中負載在一定范圍變化情況下,電子電路能起到調整功率,使隔膜泵的流量穩定。
2、時控處理器 本儀器采用單片機智能設計,計時精度高,能在999分鐘范圍內任意設定,操作方便快捷,并能在開機時保持上次關機時所設定時間。儀器設定0分鐘時,采樣時間以正計時方式計時。
3、欠壓指示 儀器在使用中顯示屏顯示“LO”符號,且蜂鳴器開始鳴叫,則表示儀器電池為欠壓狀態,此時需對電池進行充電或更換干電池。
4、充電 當儀器顯示屏顯示“LO”符號,即需充電,這樣只要接上儀器所配的專用電源,便可獲得125mA的恒流充電。充電時充電器紅色燈亮,欠壓時充電時間一般為14~16小時(標準),儀器使用無記憶效應的鎳氫電池,故容量大,使用壽命長。
三、技術參數
1、最大負壓:≥26000Pa
2、額定負載流量:≥1.5L/min(在40mmHg時)
3、流量使用范圍: 0.1~1.5L/min、0.1~3L/min(任選其一)
4、流量精度:2.5級
5、穩定性:≤±5%
6、定時誤差:≤±1‰
7、定時范圍: 0~999分內任意設定
8、工作溫度:-10~40℃
9、儀器使用狀態:連續和斷續使用
10、電源:6節5#鎳氫電池
11、體積:137×88×45(mm3)
12、重量:0.5Kg(含電池)
四、使用與保養
(一)觸摸鍵功能簡介
(1)“

”鍵:此鍵為儀器電源的開關鍵。
(2)“設置/確認”鍵:此鍵為時間設置鍵及設置好后的確認鍵。
(3)“采樣/停止”鍵:此鍵為采樣的啟停鍵,也是光標移位鍵。
(4)“▲”、“

”

數字加減鍵:此鍵以遞增或遞減方法循環改變當前光標位置上的時間數字。
(二)操作方法
1、開機:接通電源,按“

”鍵,顯示屏顯示“P”符號,約2秒鐘后,蜂鳴器鳴叫,松開按鍵即為開機狀態。(此時顯示屏上顯示的時間數字為原來設定的時間數字)
2、時間設置:開機后,按“設置/確認”鍵,儀器進入時間設置狀態,顯示屏顯示“E 888”符號,且當前光標位置上數字呈閃動狀態,此時按光標移位鍵改變顯示屏當前光標的位置,再按“▲”鍵或“


”鍵設置所需的采樣時間,設置好時間后,再按“設置/確認”鍵進入待命狀態,按“采樣/停止”鍵進行采樣(時間設置范圍0~999分鐘)。
3、采樣:采樣前,首先根據采樣需要設定采樣時間,當采樣時間設定為999分鐘時,按“采樣/停止”鍵,儀器開始工作,顯示屏顯示“「.999”符號,且小數點閃動,閃動頻率為1Hz,采樣時間以倒計時方式計時,采樣結束后,顯示原來設定的時間,即表示采樣結束。
當采樣時間設定為0分鐘時,按“采樣/停止”鍵,采樣開始,顯示屏顯示“R O”符號,且小數點閃動,閃動頻率為1Hz,采樣時間以正計時方式計時,采樣結束后,顯示原來設定的時間,即表示采樣結束。
4、儀器處于工作狀態,接上被采負載,調節調節閥即可獲得您所需的流量。建議常用流量在30ml/min以上(帶被采負載時)。
5、關機:在停機狀下,按“


”鍵約2秒后顯示屏顯示“OFF”,松開按鍵即關機。
注意:
1.儀器若長時間擱置不使用,應將電池取出,以防損壞儀器內的零部件(如是充電電池需充電時,不得用非本儀器配套的充電器電源充電)。
2.儀器在使用中,切勿將液體或較大顆粒物吸進泵體,以免流量降低。
五、其它
1、儀器附件
(1)主機 1臺 (2)專用電源 1只
(3)過濾器 1只 (4)三腳架 1只
(5)吸收瓶架 1只 (6)合格證 1份
(7)說明書 1份
(8)包裝箱(每3臺儀器) 1只
2、另有各類玻璃吸收瓶、小型塑料采樣頭、活性炭采樣管、各種測塵濾膜等選購。3、產品實行終身服務。購買產品后一個月內發現有質量達不到技術指標,可提出換貨或退貨(儀器外觀無損傷和拆修)。
