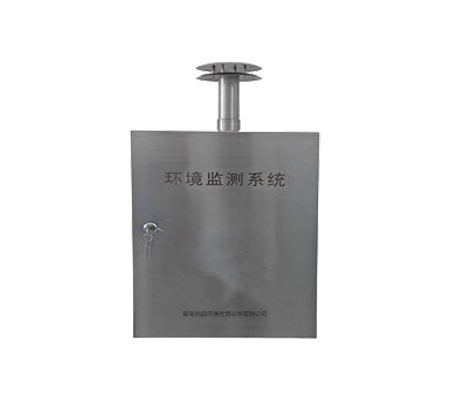

一、系統簡介:
HJF-AQI系列空氣質量實時監測系統是一套大氣污染物在線監測系統,可實時監測大氣環境中的細顆粒物、可吸入顆粒物、二氧化硫、二氧化 氮、臭氧、一氧化碳、噪聲、溫濕度、大氣壓力、負離子等一項或幾項數據,能在惡劣的室外環境中長時間監測AQI指標,并將監測數據實時傳輸到控制中心,是 一款快速、高效的空氣質量監測設備。
HJF-AQI系統采氣體監測采用美國環境傳感器技術公司生產的PPB級氣體傳感器。經過多年驗證,可以測定環境級氣體,其濃度可低達 1~2000ppb,激光散射單元分析環境中的粉塵, 噪聲監測儀采用了先進的數字檢波技術,具有可靠性高、穩定性好、動態范圍寬、無需量程轉換等優 點; 溫濕度監測儀核心部分由一組高度集成的溫濕度傳感器芯片組成,選用芯片均為全量程標定數字輸出的芯片。風速風向監測儀有較強的防腐蝕性和耐候性;測 量精度高,量程范圍寬,穩定性好;功耗低,較強的抗干擾能力,能長期穩定工作;負氧離子監測儀超大范圍空氣正、負離子監測,測試各種環境下空氣中正、負離 子的濃度與各種負離子相關產品的離子產生數量。漢化的全中文操作語言便于中國市場使用。結合網絡(luò )通訊技術、為以后多個子站點間向中心站數據匯總,預留了擴 展空間。具有較強的實用性,適合用于環境空氣流動監測。
HJF-AQI系統由1個中心站和n個子站構成。在線式激光粉塵儀或其他傳感器作為終端,通過數據傳輸單元,實現監測設備與中心站的有線連接,同時傳感器 (子站)也可以與GPRS無線網絡(luò )的連接,再通過GRPS網絡(luò )連接Internet網絡(luò ),將數據傳送至數據中心(中心站),以實現數據從終端到數據中心, 以及數據中心到終端的雙向通訊。
二、系統功能:
1、本系統在短距離內可以通過RS232進行有線傳輸,實現一對一實時監測,長距離且子站數量多的情況下的傳輸建立在可靠的GPRS網絡(luò )和Internet網絡(luò )通訊基礎上,有效保證了通訊的暢通,具有良好的實時特點。采集點的數據可以及時傳送到數據中心。
2、可根據用戶需要,定時啟動關閉子站粉塵儀,實現無人值守的空氣質量濃度在線監測。
3、數據中心通過數據庫軟件和組態軟件,對數據進行分析并具有友好的人機界面。
4、可以對每一個采集點的數據進行分析,使用戶通過圖表和曲線實時看到每一個采集點的數據變化趨勢,以便對不同的子站進行有效的管理。
5、可分別將數據存儲到組態軟件實時數據庫和ACCESS數據庫,便于用戶對歷史數據的查詢和處理。
6、系統設計了報警管理,以提醒數據中心的管理員注意關鍵用戶的數據異常情況,提高實時監測的有效性。
7、系統設計并實現了故障診斷、故障狀態顯示、故障解除等功能。
8、中心站數據、圖表和曲線可通過IE瀏覽器,遠程查詢。
9、一個中心站最大可支持64個子站(即可連接64臺監測設備)。
三、系統構成:
HJF-AQI系統由空氣質量監測模塊、防護系統、傳輸系統、中心站服務器系統及中心站軟件及加密狗等構成,可實現空氣質量全天候在線監測,配合LED顯示器,可事實大屏幕顯示當前數據,根據監測對象不同,現配最有方案。
四、應用場所:
1、 環境監測部門的大氣顆粒物監測
2、 衛生防疫站公共場所可吸入顆粒物的監測
3、 企業生產車間、廠房的顆粒物實時監測
4、 市政監煙
5、 科學研究,濾料性能試驗等方面現場測試
6、 現場粉塵濃度測定,排氣口粉塵濃度監測
7、 藥品制造測試
8、 職業健康和安全檢測
9、工廠需要清潔空氣的地方,精密儀器,測試儀器,電子部件,食品,藥品等制造工藝的管理
10、各種研究機構,氣象學,公眾衛生學,工業勞動衛生工程學,大氣污染研究等
11、建筑或爆破的地方的粉塵檢測;工地場所暴露監測
12、室內空氣質量檢測
五、系統指標:
1、 主機性能指標:
2、 工作溫度: -5-50ºC
3、 存儲溫度: -20-50ºC
4、 工作濕度: ≤15%-85%RH非冷凝
5、 精 度: ±2%F.S
6、 線 性: ±2%F.S
7、 零 漂: ±2%F.S
8、 量程零漂: ±2%F.S
9、 響應時間: <120s
10、傳感器工作壽命: >2年
11、氣體采樣流量: 300ml/min
12、
粉塵采樣流量: 16.7L/min或600ml/min六、傳感器參數:
顆粒物監測參數:
1、 PM10: 0.001-10mg/m³
分辨率:0.001ppm
2、 PM2.5:0.001-10mg/m³
分辨率:0.001mg/m³
氣體監測指標:
1、 二氧化硫(SO2):0-2ppm
分辨率:0.001ppm
2、 二氧化氮(NO2):0-2ppm
分辨率:0.001ppm
3、臭 氧(O3):0-5ppm
分辨率:0.001ppm
4、一氧化碳(CO): 0-50ppm
分辨率:0.1ppm
其他氣體可以定做
